世紀風寫真機5代頭噴頭校準

一、垂直校準：

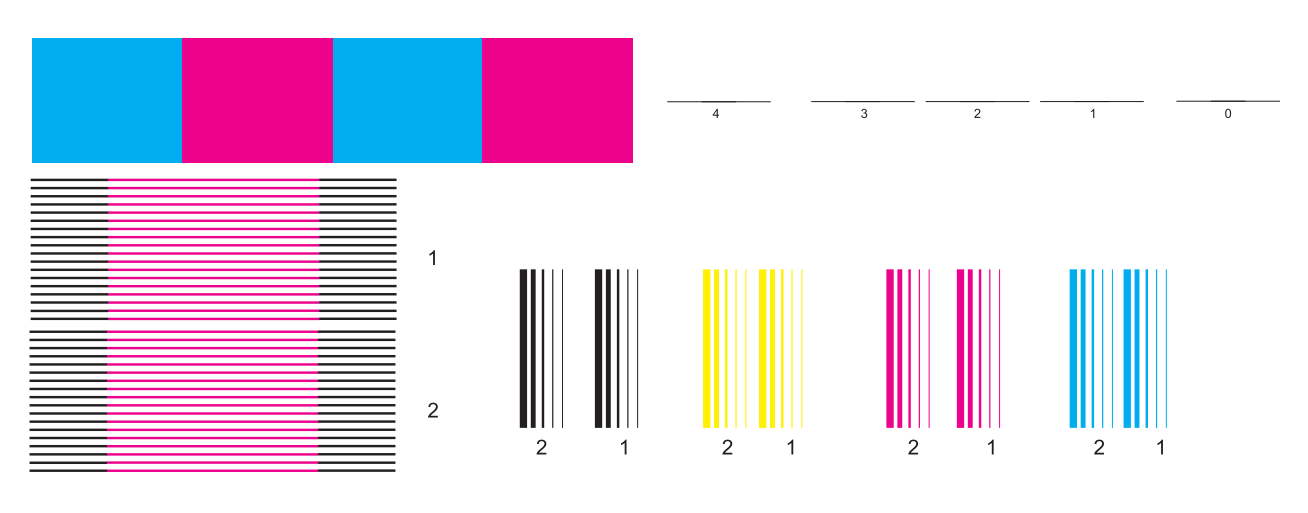

在“打印設置”界面，點擊“垂直度校準”按鈕，系統將會打印出垂直度校準的圖像，如下圖：

?

根據圖中上下兩段收尾交接處的拼接情況來判斷噴頭的垂直度，如果沒有拼接成一條直線需要手動調整噴頭的物理位置，直到上下兩條線在一條直線上為止。

?

二、步進校準：

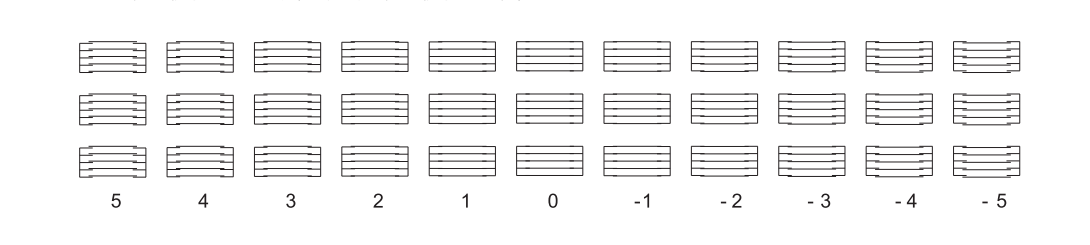

點擊“步進校準”按鈕系統將會打印出步進校準的圖案，如下圖：

?

調整時，從打印圖只能怪的校正單元讀出該步進參數的修正值，讀數的方法是：圖中每條線上方都會有相應數字標明，黑線是基準線，找出另外一個顏色線與基準線重合性最好的線條上方的數值就是偏移值。接下來點擊“步進比例校準”按鈕，系統將會跳出另外一個小窗口，將讀到的偏移值填入圖中的偏差數值框中，點擊“確定”返回到上一菜單，步進校準完成。

?

三、雙頭校準：

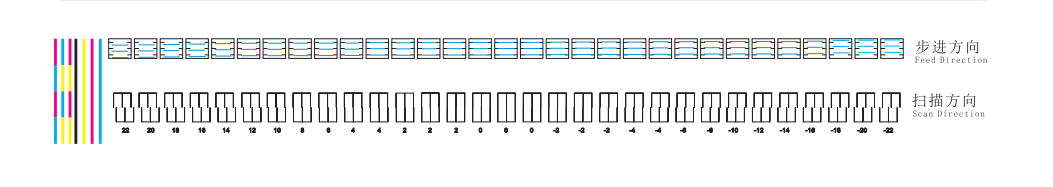

點擊“垂直對齊校準”按鈕，打印機會打印出下圖：

?

找到打印出的掃描方向豎線對齊所對應的數字，在水平校準上選框的基礎值相加，（注意正負數的加減，改完記得點應用）直到“0”的位置豎線是直的，然后確定。

找到打印出的步進方向橫線對齊所對應的數字，在水平校準下選框的基礎值相加，（注意正負數的加減，改完記得點應用）直到“0”的位置豎線是直的，然后確定。

?

四、雙向校準：

?

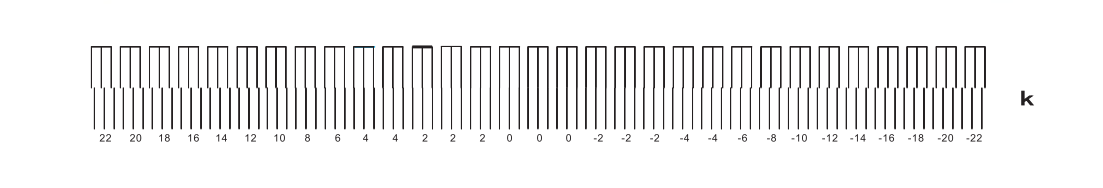

把K通道的豎線所對應的值與軟件的K通道的基礎值相加，（注意正負數的加減，改完記得點應用）直到0的位置豎線是直的，然后確定。（從左邊數，通道的一排為1234二排為5678）

?

備注：以上各項校準功能為噴頭參數必調功能，請根據XPrint界面設置校準，一般“顏色套色表”默認即可，無需校準。

?

世紀風寫真機5113頭噴頭校準

一、垂直校準：

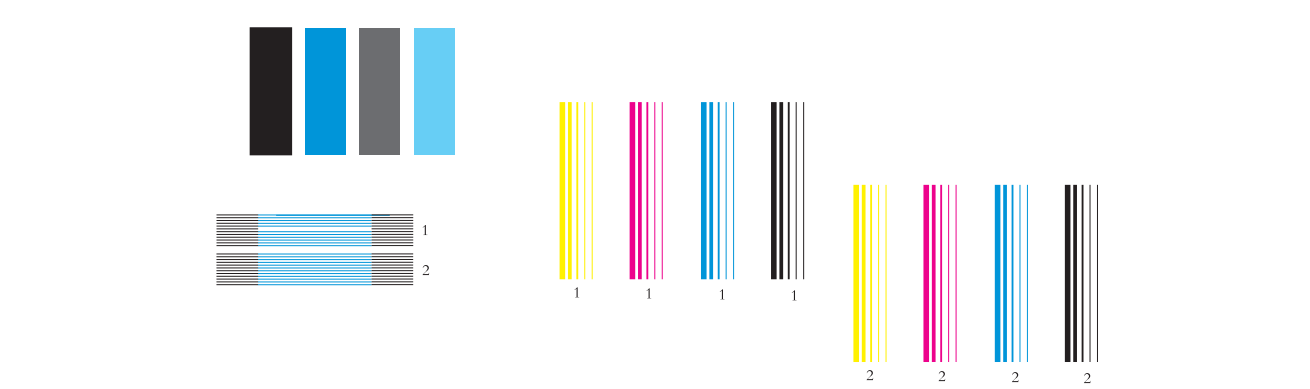

在“打印設置”界面，點擊“垂直度校準”按鈕，系統將會打印出垂直度校準的圖像，如下圖：

?

1、根據圖中上下兩段收尾交接處的拼接情況來判斷噴頭的垂直度，如果沒有拼接成一條直線需要手動調整噴頭的物理位置，直到上下兩條線在一條直線上為止，1為噴頭1的垂直校準圖，2為噴頭2的垂直校準圖。

2、根據后面打印的色塊之間的間隙調整好兩個噴頭之間縱向拼接。

?

二、步進校準：

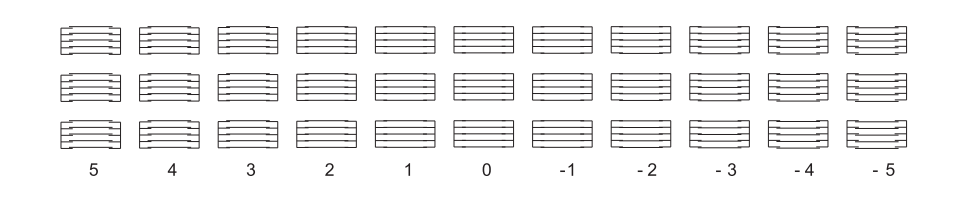

點擊“步進校準”按鈕系統將會打印出步進校準的圖案，如下圖：

?

調整時，從打印圖只能怪的校正單元讀出該步進參數的修正值，讀數的方法是：圖中每條線上方都會有相應數字標明，黑線是基準線，找出另外一個顏色線與基準線重合性最好的線條上方的數值就是偏移值。接下來點擊“步進比例校準”按鈕，系統將會跳出另外一個小窗口，將讀到的偏移值填入圖中的偏差數值框中，點擊“確定”返回到上一菜單，步進校準完成。

?

三、雙頭校準：

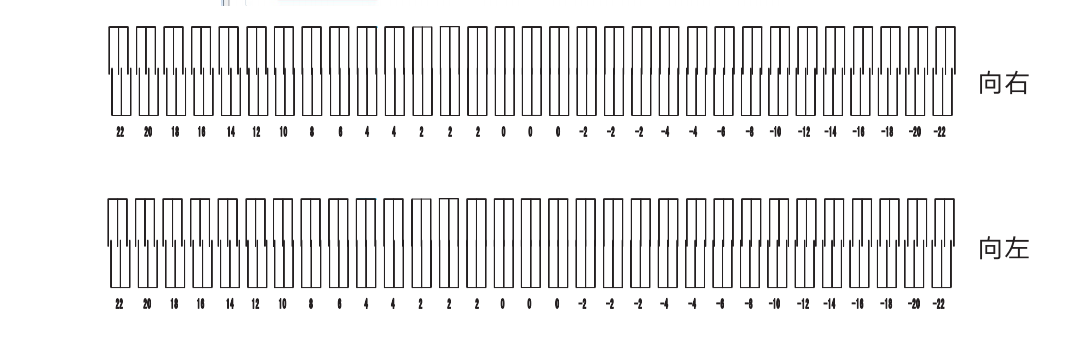

點擊“垂直對齊校準”按鈕，打印機會打印出下圖：

?

找到打印出向左方向豎線對齊所對應的數字，在水平校準上選框基礎值相加，（注意正負數的加減，改完記得點應用）直到“0”的位置豎線是直的，然后確定。

找到打印出向右方向橫線對齊所對應的數字，在水平校準下選框的基礎值相加，（注意正負數的加減，改完記得點應用）直到“0”的位置豎線是直的，然后確定。

?

三、雙向校準：

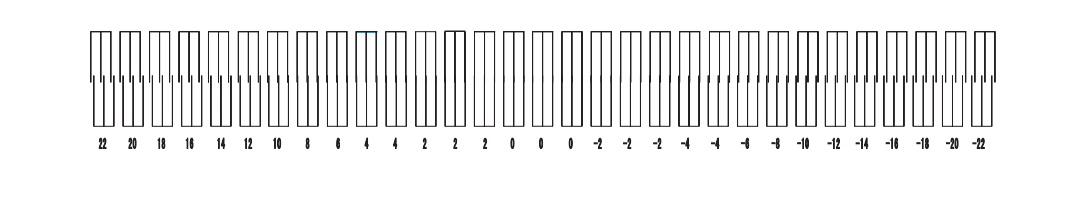

點擊“雙向校準”，打印機會打印出下圖：

?

把K通道的豎線所對應的值與軟件的K通道的基礎值相加，（注意正負數的加減，改完記得點應用）直到0的位置豎線是直的，然后確定。
